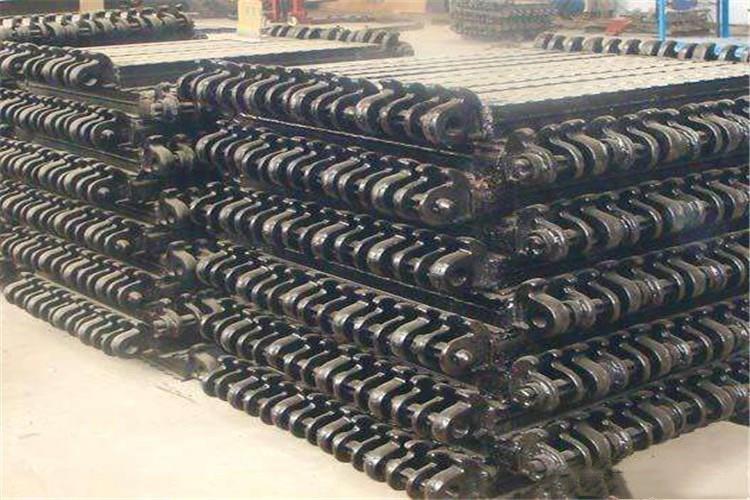

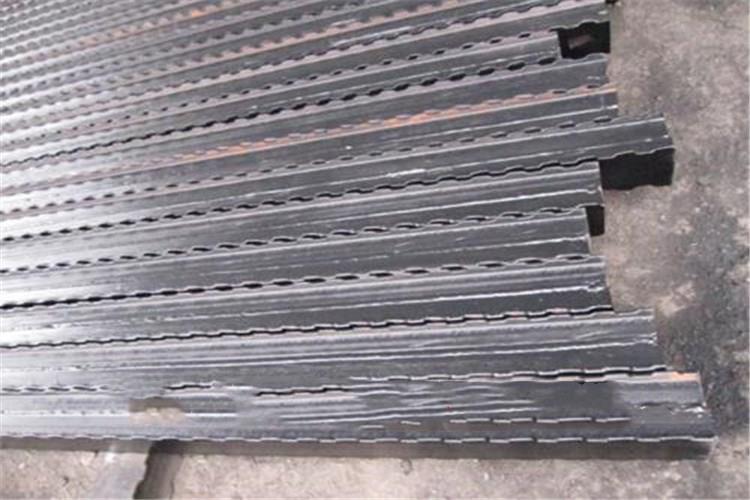

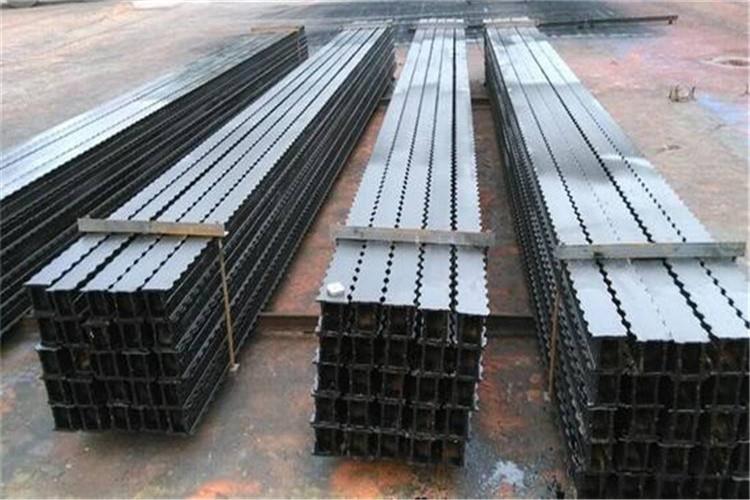

大家都知道，矿用顶梁是支撑矿井的设备中重要的一个构件，为了保障矿井下工作的安全，对矿用顶梁的质量要求就需要非常高，顶梁需要达到相关的质量标准才能正式投入使用，所以在进行使用前，矿用顶梁还需要经过层层的考验，下面我们的工作人员就带您来了解一下顶梁的检验内容有哪些。
◎外观质量检验：用目测的方法检验矿用顶梁的外观，要求表面平整、无飞边、毛刺、焊渣、焊瘤、氧化皮等，表面涂漆，漆层牢固，表面无上述缺陷为外观质量合格。
◎焊缝焊接质量检验：焊缝高度可用焊缝尺寸样板测量，焊缝高度要求2～4mm为合格；用目测检验焊缝外观；用手锤适度敲击焊缝，辨别发出的声音是否与敲击母体金属时发出的声音相同，判断焊缝缺陷或裂纹。要求焊前应校直，清毛刺等脏物，焊接环境温度不低于5℃，焊缝高度满足图纸要求，无超标准焊接缺陷，单梁焊缝中直径不大于2㎜的气孔数不超过12个为合格。
◎硬度测量：在台式布氏硬度计上，测定前应将矿用顶梁被测上下表面的测点处打磨出光面，一般每根测定点数为3点，其中两点达到HB300～350范围为合格，一般选择距顶梁两端不少于500㎜及顶梁中间位置3处进行测定。
◎零部件和顶梁尺寸检验：用钢卷尺测矿用顶梁长度，DFB2400/300型顶梁长度测量值在2400±8㎜，高度在90±2mm内为合格，其它尺寸按图纸测量。
◎单梁较小承载能力检验：将单梁承载能力试验架放在三车间压力机工作台上，将顶梁沿轴线置于两支点中央位置，百分表磁力表座置于压力机工作台上，触点对准并接触受力点顶梁下平面，然后预加载荷10KN（0.5MPa），稳压后将百分表读数调零，之后连续加载至单梁较小承载能力载荷300KN（15MPa），稳压后缓慢卸载至预加载荷10KN（0.5MPa）以下，再升压至10KN（0.5MPa）稳压后百分表读数就为残余变形。残余变形小于0.5㎜时为合格。
◎较大承载能力检验：将矿用顶梁按5条置于压力机工作台，压力机连续均匀加载至单梁较大承载能力载荷400KN（20MPa）时稳压，然后缓慢卸载至零，检查矿用顶梁有无焊缝开裂和其他损坏，无焊缝开裂和其他损坏为合格，若出现脆断为不合格。
以上就是矿用顶梁在需要进行检测的六点内容了，希望能加深大家对顶梁的了解，在顶梁方面，如果有需要或者还有什么不懂得地方可以关注我们的官网或者拨打我们的电话，这边会有专门的人员为您解答问题。
